Hier meine Stationsübersicht
Meine Antennen befinden sich an zwei Standorten auf meinem Grundstück. Einem Gittermast mit 12m Höhe und einem Standrohr auf dem Hausdach in ca. 9m Höhe. Auf dem Gittermast befinden sich die 2m Yagigruppe, die 70cm Yagigruppe und der 6m Beam. Seitlich am Mast speise ich eine FD4 Drahtantenne, die an zwei 7m hohen Holzmasten abgespannt ist. Alle Yagiantennen werden mit einem Prosistel Rotor Modell PST 61D gedreht und einem Actuator (Schubgestänge) gekippt (maximale Elevation 50 deg). Für 144MHz habe ich die Sende-Empfangsleitungen aufgetrennt (TX 7/8" Cellflex, RX H100). Auf dem Hausdach befindet sich neben einer 90cm Kathrein Parabolantenne (für TV) noch der KLM KT34 Kurzwellenbeam und eine Rundstrahlantenne für 2m/70cm/23cm. Der Beam und die Rundstrahlantenne werden mittels eines Emotatorrotors Modell 1102 gedreht. Den Emotatorrotor habe ich mit einer ARS Steuerung versehen, um die Antennen auch über eine Software steuern zu können. Für die TRX Steuerung nutze ich Ham Radio Delux. Außerdem arbeite ich mit WSJT (K1JT), EME Planner (VK3UM) und QW (Contestsoftware).
Für Portabelzwecke habe ich noch einen 10m Steckmast, einen Emotatorrotor Model MX1000(mittlerweile an Klaus weitergegeben da sein FBDX506 alle anderen Rotoren zerstörte) , einen Daiwa 7600 Rotor, eine 18ele Cushcraft (144MHz) und eine 220W Transistorendstufe, die dann mit dem Yaesu FT857 zur Verfügung steht.
Meine aktuellen Bauprojekte sind ein 4KV / 2A Drehstromnetzteil für die GS35 Pa (3KV / 1A sind echt zuwenig) und eine Pa für 70cm (Rosenkranztopf mit 4cx250).
Band |
Transceiver |
PA |
PWR |
Vorverstärker |
Kabel |
Antenne |
160m |
Kenwood TS2000 |
|
100W |
|
H100 |
FD4 |
80m |
Kenwood TS2000 |
|
100W |
|
H100 |
FD4 |
40m |
Kenwood TS2000 |
|
100W |
|
H100 |
FD4 |
30m |
Kenwood TS2000 |
|
100W |
|
H100 |
FD4 |
20m |
Kenwood TS2000 |
|
100W |
|
H100 |
FD4 |
20m |
Yaesu FT857 |
Yaesu 2100Z |
600W |
|
1/2" Cellflex |
KLM KT34 4 ele Beam |
17m |
Kenwood TS2000 |
|
|
|
H100 |
FD4 |
15m |
Yaesu FT857 |
Yaesu 2100Z |
600W |
|
1/2" Cellflex |
KLM KT34 4 ele Beam |
12m |
Kenwood TS2000 |
|
100W |
|
H100 |
FD4 |
10m |
Yaesu FT857 |
Yaesu 2100Z |
600W |
|
1/2" Cellflex |
KLM KT34 4 ele Beam |
10m |
Kenwood TS2000 |
|
100W |
|
H100 |
FD4 |
6m |
Kenwood TS2000 |
|
10W |
|
7/8" Cellflex |
3 ele Beam |
2m |
Kenwood TS2000 |
Homemade GS35 |
750W |
PA3BIY |
7/8" Cellflex |
4x14ele 3,6 Lambda DJ9BV |
2m |
TH D7E |
|
5W |
|
1/2" Cellflex |
TSB 3603 Vertikal Rundstr. |
70cm |
Kenwood TS2000 |
|
40W |
MGF 1302 |
7/8" Cellflex |
4x29ele 11 Lambda DJ9BV |
70cm |
TH D7E |
|
3W |
|
1/2" Cellflex |
TSB 3603 Vertikal Rundstr. |
23cm |
zur Zeit QRT |
|
|
|
|
|
13cm |
zur Zeit QRT |
|
|
|
|
|
Weitere Deteils sind in der Bemfv Anzeige zu sehen.

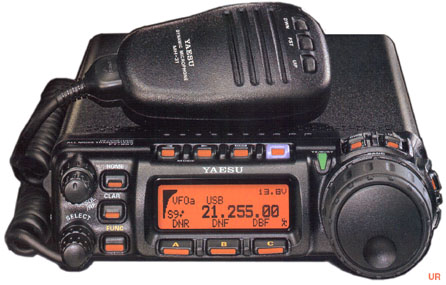

Kenwood TS2000 Yaesu FT857
